自动切边磨槽复合加工机床

自动切边磨槽复合加工机床
产品简介:
我司为株洲一客户定做了一台自动切边磨槽复合加工机床,目前已调试完成正式投入生产使用。自动切边磨槽复合加工机床产品加工工艺顺序:切边-倒角-磨槽。

详细介绍

工艺顺序:

自动切边磨槽复合加工机床产品加工工艺顺序:切边-倒角-磨槽

工艺流程:

人工将半成品陶瓷管放入上料工位的夹爪内,上料机构沿轴向移动一段距离,使已经加工好的产品完全脱离内胀芯轴,旋转气缸旋转,此时即将成品和半成品调换工位,即将半成品已放入机床夹具中心轴线上,然后将产品沿轴向套入内胀芯轴上,右侧尾座也随即顶入,内胀芯轴经过末端的气缸拨叉拉动拉杆,内胀夹具被撑开,此时即已将产品胀紧固定,主轴旋转,(如定义机床主轴为X轴,则进刀磨槽方向为Y轴),Y轴移向产品,磨槽电机启动,成型砂轮切割产品至完全切断,成型砂轮继续进刀,完成倒角和磨槽工序,切断,倒角,磨槽三道工序采用一套进给机构完成,另有辅助机构将切割下来的瓷圈敲碎并掉落或滑落至规定废料收集处。

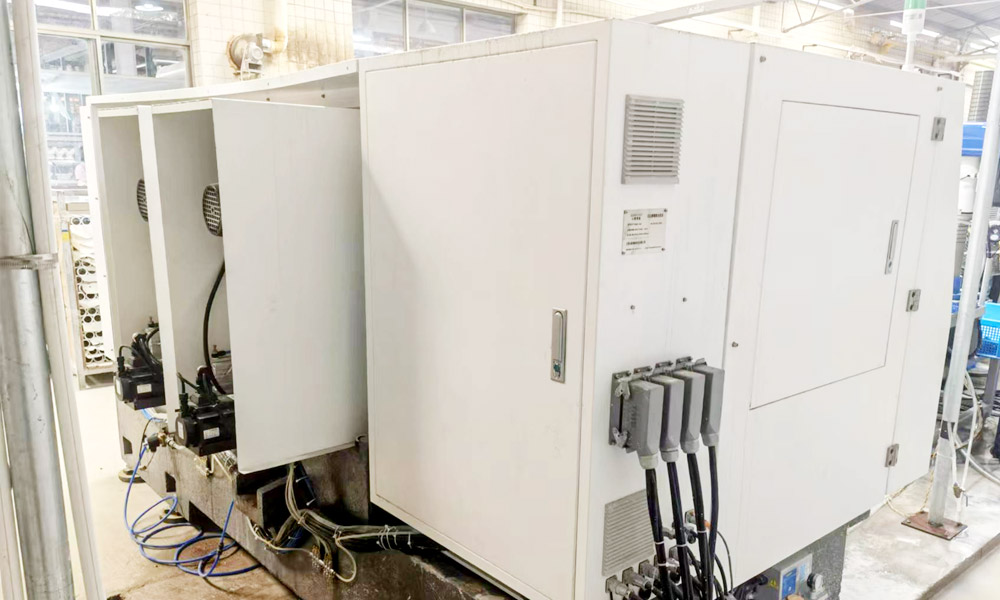

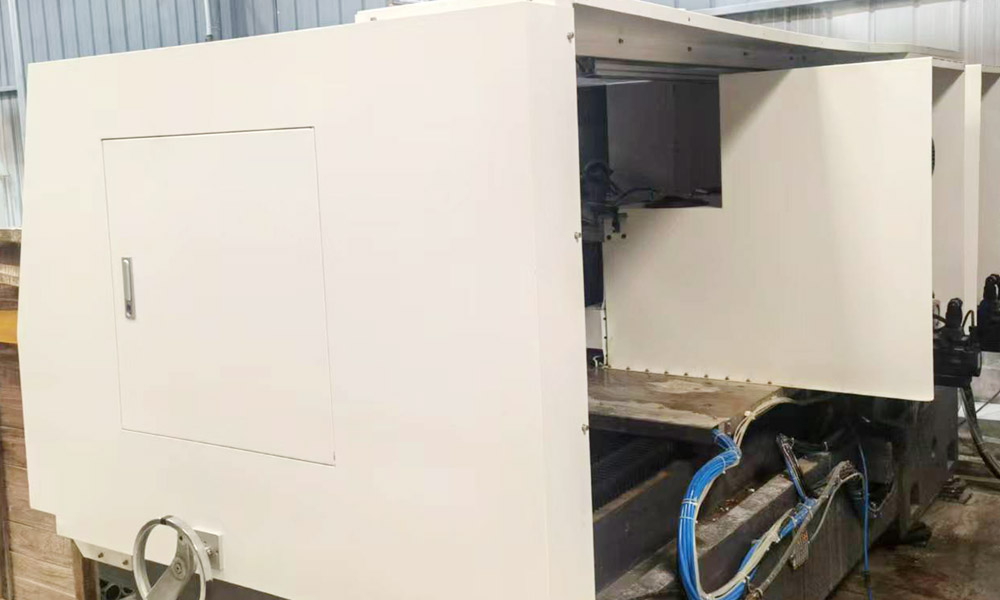

产品展示:

切边磨槽复合机床

切边磨槽复合机床

切边磨槽复合机床
